آلة أكياس ذات حركة مستمرة

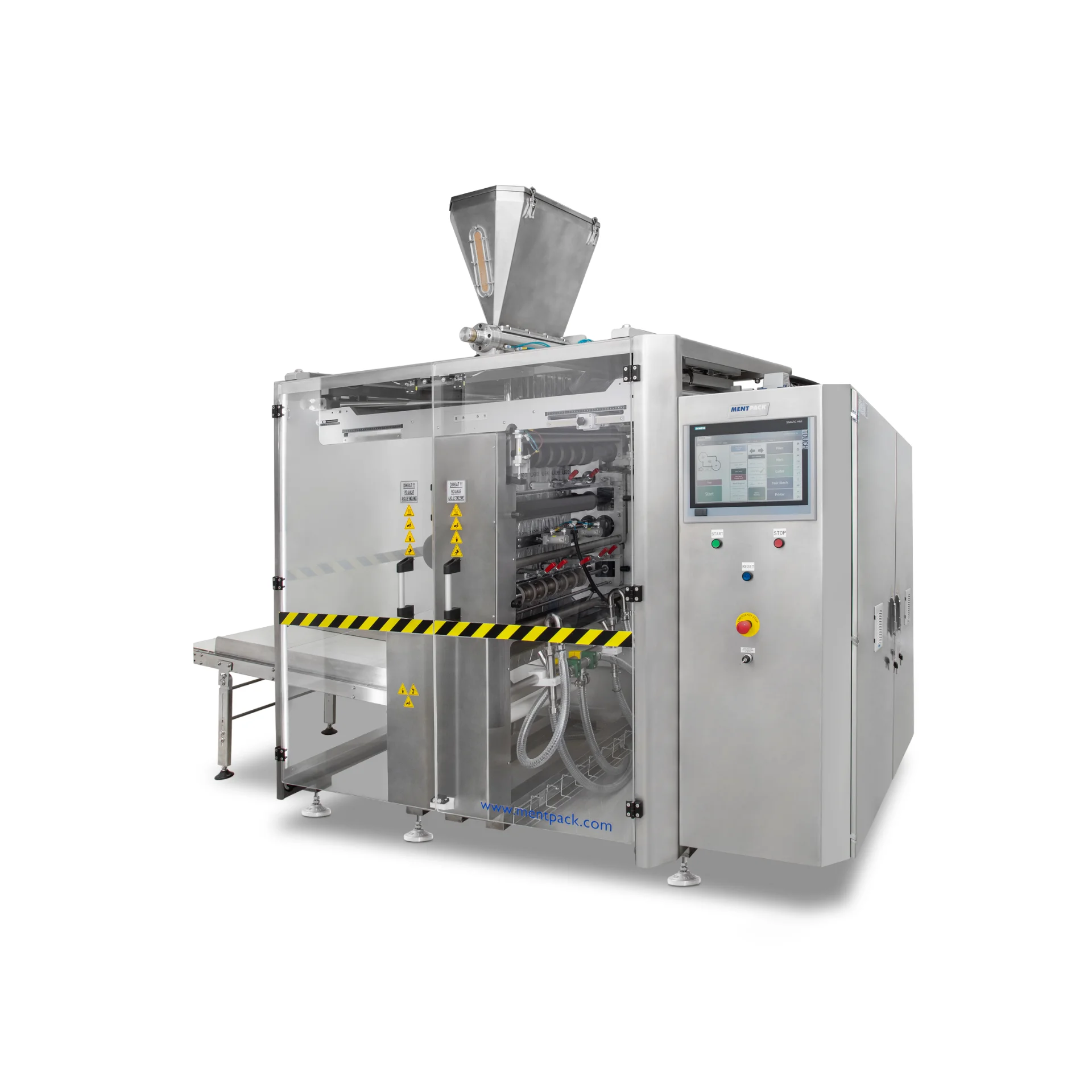

نظرة عامة: تُعد CSM1200 آلة لتعبئة الأكياس بحركة مستمرة، تم تصميمها خصيصًا لعمليات التعبئة الجافة عالية السعة، وتلبية متطلبات الإنتاج الكبير. وهي مُحسَّنة لتعبئة المنتجات الجافة المتدفقة وغير المتدفقة في أكياس، مما يوفر أداءً فائقًا لمتطلبات الإنتاج العالي. تم تصميم الآلة للحفاظ على عرض ثابت، مما يلغي أوقات التوقف الإضافية للتعديلات أثناء التشغيل. مواصفات الأداء: يحقق CSM1200 قدرة إنتاجية تصل إلى 80 دورة جافة في الدقيقة، بفضل تقنية التحكم بالحركة المتقدمة الخاصة بها. تتميز بحامل بكرات قادر على دعم ما يصل إلى 12 خطًا، عرض كل منها 50 ملم. جميع حركات الآلة متزامنة تمامًا مع سرعة التشغيل لضمان أداء ثابت. التصميم والإنشاء: يتضمن التصميم الميكانيكي لـ CSM1200 تقليل الحواف والزوايا الحادة لتعزيز سلامة المشغل وتقليل مخاطر التلوث. يتم تأنيث أو طلاء أو جلفنة أجزاء الآلة لضمان المتانة والنظافة. نظام الألوان القياسي للآلة هو الأزرق (RAL 9016) والأبيض (RAL 5002) ما لم يتم تصنيعها بإطار كامل من الفولاذ المقاوم للصدأ SS304. يتم توفير حماية هي الأفضل في فئتها لتوصيلات كابلات التسخين. نظام القيادة والحركة: تتميز الآلة بحركات مُدارة بالكامل بواسطة السيرفو، مما يتيح تعديلات حساسة للغاية لإنتاج أكياس مشكلة بشكل مثالي. يتحكم محرك سيرفو في محطات القطع واللحام الأفقية. تعمل محطة سكين القطع بحركة دائرية، موجهة بواسطة دليل خطي ومدفوعة بمحرك سيرفو. يتم دمج أنظمة تحكم في الحركة عالية الجودة لضمان صلابة ودقة حركة فائقة. تُستخدم مشغلات السيرفو للحركات الحرجة. نظام اللحام والقطع: يتم اللحام الرأسي بواسطة لحامات دائرية مُدارة بالسيرفو تقوم بسحب الفيلم ولحام الحواف الرأسية للأكياس في آن واحد. تقوم شفرات الشق الدائرية، كل منها مزودة بآليات ضغط ذاتي فردية، بشق الفيلم رأسيًا بعد عملية اللحام الرأسي. يتم تنفيذ اللحام الأفقي للحواف العلوية والسفلية للكيس بواسطة لحامات أفقية مُدارة بالسيرفو. تستخدم محطة القطع تصميمًا من نوع المقص، مما يبسط التعديلات دون الحاجة إلى خبرة متخصصة. تتوفر القواطع الأفقية بتكوينات مسننة أو مستقيمة أو مثقبة. تصميم السكين الأفقي فريد ويوفر عمر تشغيلي طويل. لمنع احتراق الفيلم، تنسحب اللحامات الرأسية تلقائيًا عند توقف الآلة. يضمن هذا التصميم قطعًا أفقية ورأسية نظيفة ومستقيمة دون تمزيق، ويسمح بتغيير السكاكين بسهولة. نظام التحكم وواجهة المشغل (HMI): تم تجهيز CSM1200 بتصميم لوحة لمس سهل الاستخدام. يمكن التحكم بدقة في طول الكيس بواسطة مستشعر علامة أو تعديله مباشرة عبر لوحة اللمس. يتضمن النظام وظائف اختبار الإخراج اليدوي وتحريك المحرك لأغراض الصيانة والإعداد. يمكن حفظ إعدادات الوصفات لاستدعائها بسرعة. يمكن تتبع ضغط الهواء باستمرار مع عرض بيانات الاتجاه على لوحة اللمس. تُستخدم تقنية PID في وحدات التحكم في درجة الحرارة لإدارة دقيقة للحرارة. تتميز الآلة بنظام إنذار يُعلم المشغل بحالات الإنذار وعند الوصول إلى عدد محدد مسبقًا من العبوات. تعديلات مستشعر العلامة سهلة الوصول. السلامة والامتثال: يتوافق النظام الكهربائي للآلة مع معايير السلامة الأوروبية (CE). تم دمج مفاتيح الخزائن وأجهزة التحكم المعتمدة للسلامة في جميع أنحاء النظام. متطلبات المرافق: - ضغط الهواء: 6-8 بار - الكهرباء: 3P-N-PE 380VAC 50-60Hz - جهد التحكم: 24VDC - جودة الهواء المطلوبة: هواء نظيف وجاف وفقًا للمعيار DIN 8573-1. تدفق الهواء المتواصل ضروري. العميل مسؤول عن تحديد جودة الهواء المطلوبة بناءً على متطلبات عمليته الخاصة. استخدام جودة هواء غير محددة سيلغي الضمان على الأجزاء الهوائية. يتم حساب أرقام استهلاك الهواء والطاقة بناءً على تفاصيل المشروع المحددة. بيئة التشغيل: - الحد الأدنى لدرجة الحرارة: 5°C - الحد الأقصى لدرجة الحرارة: 40°C - الرطوبة القصوى: 90% العلامات التجارية للمكونات: - وحدة التحكم المنطقية القابلة للبرمجة (PLC) والتحكم بالحركة: Siemens S7-1500 - لوحة واجهة المشغل (HMI): شاشة Siemens ملونة 9 بوصات - منتجات هوائية: SMC®, FESTO - المستشعرات: Sick, Omron - صندوق التروس: Bonfiglioli - مشغلات السيرفو: SMC - المحامل: Igus, ORS, SKF, URB, FAG, ASAHI, NSK, BECO, INR - مكونات كهربائية أخرى: Eaton, Wago, Omron - المواد الإنشائية: الألومنيوم (5754 أو 7075)، الفولاذ المقاوم للصدأ (304, 316L, 316T) التوثيق والدعم: - الدعم البرمجي عبر الإنترنت قياسي، ويتم توفيره عبر موجه VPN صناعي. جميع اتصالات الإنترنت للدعم غير محدودة ومجانية طوال عمر الآلة. - يتم توفير ضمان لمدة 10 سنوات لوظائف حفظ برامج PLC ولوحة اللمس. - يتم توفير دليل المستخدم مع الآلة. - يتم توفير كتالوج قطع الغيار ورسومات الفك الميكانيكي. - يتم توفير مخطط كهربائي. الميزات الاختيارية: - شق تمزيق لسهولة فتح الكيس. قطع الغيار القياسية: - 3x سخان رأسي - 2x سخان أفقي - 1x مجس حرارة - 1x صمام عمود الهواء - 1x فرشاة سلكية - 1x مطاط اقتران - 1x قاطع رأسي - 1x حزام فرامل - 1x حزام توقيت لحام أفقي - 1x حزام توقيت العزم
